SAM JOONG SA * http://www.330 .co.kr * E-mail:samjoongsa@hanmail.net* <신제품 소개>

     Air Cut    Hot Gun     (공기 차단벽 전기 열풍기)

<발명 특허 제품>     발명특허 등록 제 10-0558138호

(명칭 : 전기열풍기)에 대한 발명특허 획득 !

폐사에서는 다년간에 걸쳐 제작 경험한 공업용 SHEATH HEATER 를 토대로 열효율을 높인 소형 역풍 순환식 전기 열풍기에 이어 새롭게 본 제품을 개발하게 되었습니다.

본 제품의 표준 MODEL형 소형 열풍기의 사진과 간단한 설명을 여러분께 소개합니다. 자세한 설명에 앞서 종전의 열풍기와의 크게 다른점은 다음과 같습니다.

종전의 제품은 전기용량에 비해 보온벽이 너무 두꺼워 장소를 너무 많이 차지 하였던 단점을 보완하였고, 열풍부위와 주변의 공기를 차단하는 air curtain 역할을 함과 동시에 열풍 케이스의 외벽에 냉각 효과를 주어 열풍기의 몸체가 콤펙트하면서도 성능은 월등합니다.

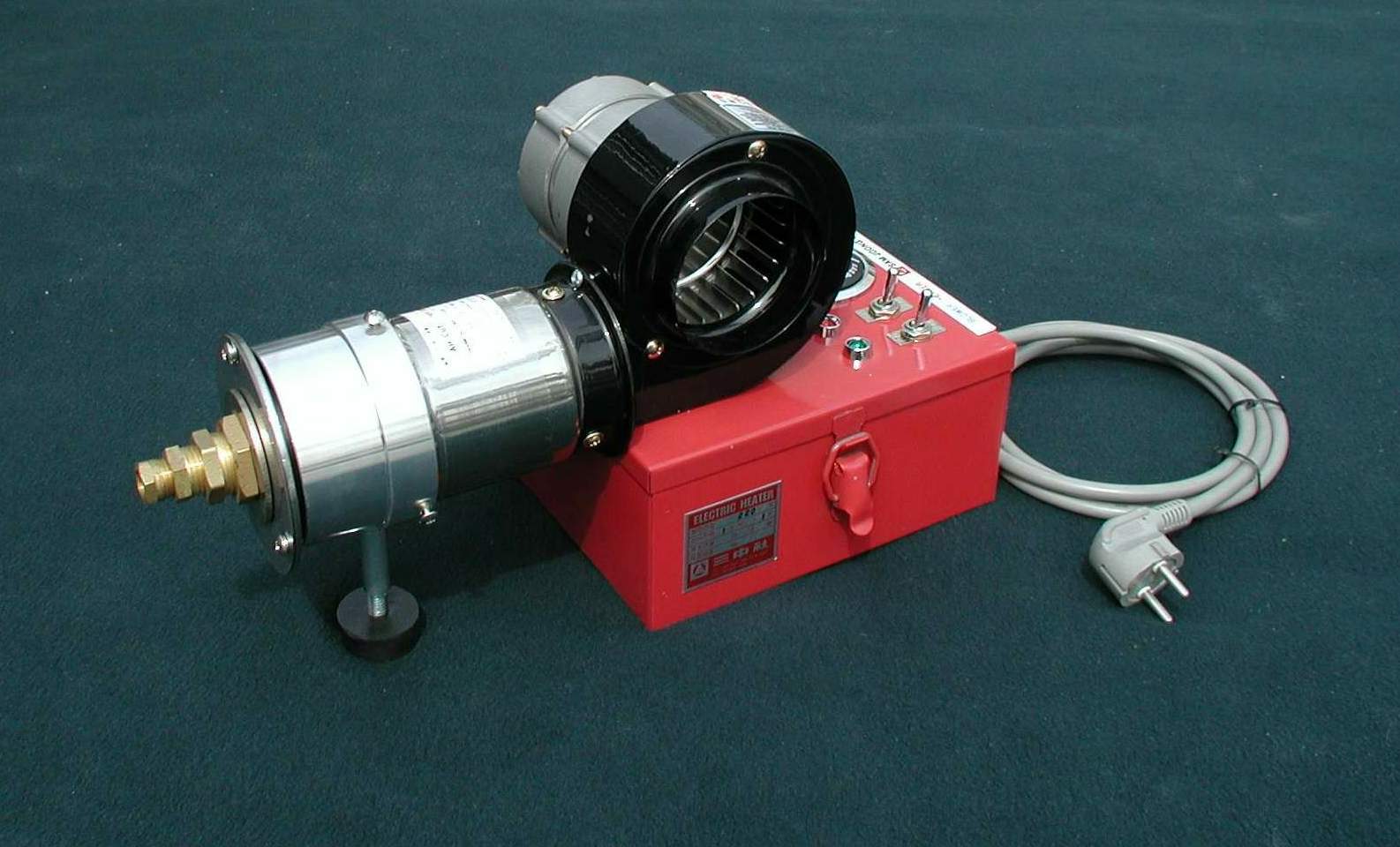

< Model No : HG-1000-1 >
HEATER BLOWER 토출구 온도 외곽 치수 주변의 온도
소비전력 : 1kw 소비전력 : 35w 55 Φ: 60-70℃ 150W 흡입 온도 : 20-22℃
전압 : 220 v 1 Φ 풍량 : 2.7 m3/min 33 Φ: 100-120℃ 355L 열풍케이스 온도 : 23-24℃
총 중량 : 4.0 kg 풍압 : 25mmAq 25 Φ: 160-180℃ 235H 에어커튼부 온도 : 25-26℃

< 사진 을 따까닥 하세요 >   - 이 사진은 폐사에서 제작한 제품입니다 -

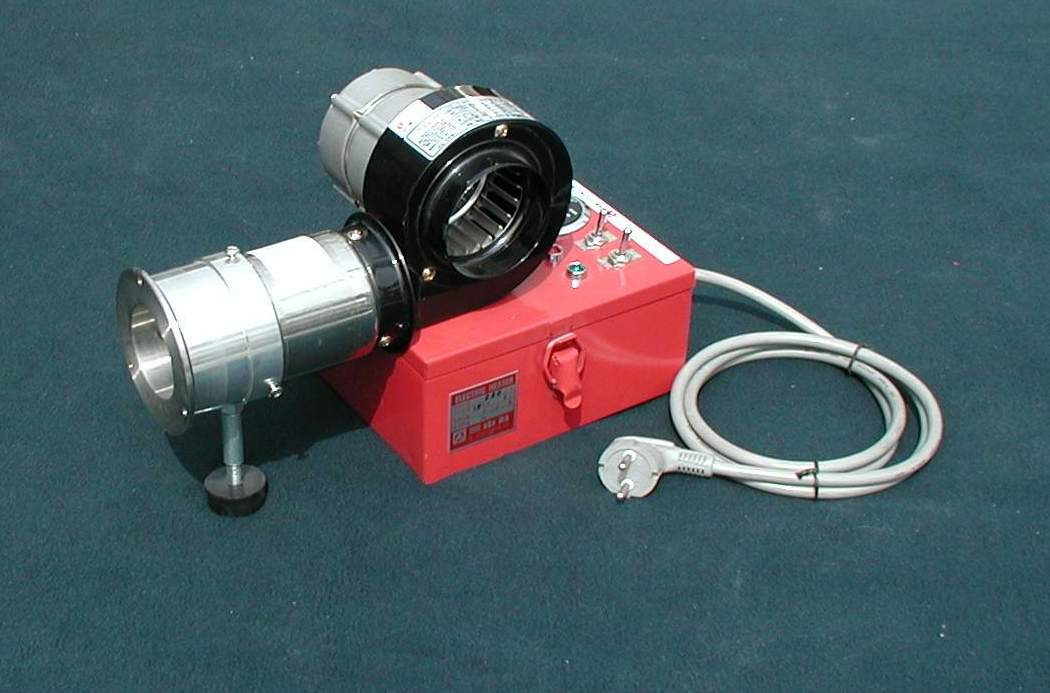

< Model No : HG-1500-1 >
HEATER BLOWER 토출구 온도 외곽 치수 주변의 온도
소비전력 : 1.5kw 소비전력 : 35w 55 Φ: 90-100℃ 150W 흡입 온도 : 20-22℃
전압 : 220 v 1 Φ 풍량 : 2.7 m3/min 33 Φ: 140-150℃ 355L 열풍케이스 온도 : 24-25℃
총 중량 : 4.0 kg 풍압 : 25mmAq 25 Φ: 190-200℃ 235H 에어커튼부 온도 : 26-27℃

< 사진 을 따까닥 하세요 >   - 이 사진은 폐사에서 제작한 제품입니다 -

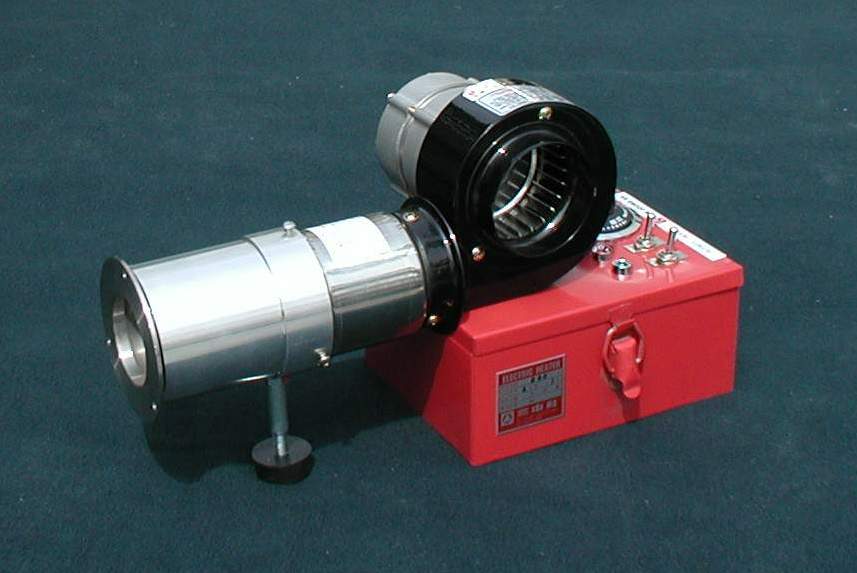

< Model No : HG-3000-1 >
HEATER BLOWER 토출구 온도 외곽 치수 주변의 온도
소비전력 : 3kw 소비전력 : 35w 55 Φ: 190-200℃ 150W 흡입 온도 : 20-22℃
전압 : 220 v 1 Φ 풍량 : 2.7 m3/min 33 Φ: 220-230℃ 405L 열풍케이스 온도 : 30-31℃
총 중량 : 4.6 kg 풍압 : 25mmAq Φ: ℃ 235H 에어커튼부 온도 : 32-33℃

< 사진 을 따까닥 하세요 >   - 이 사진은 폐사에서 제작한 제품입니다 -

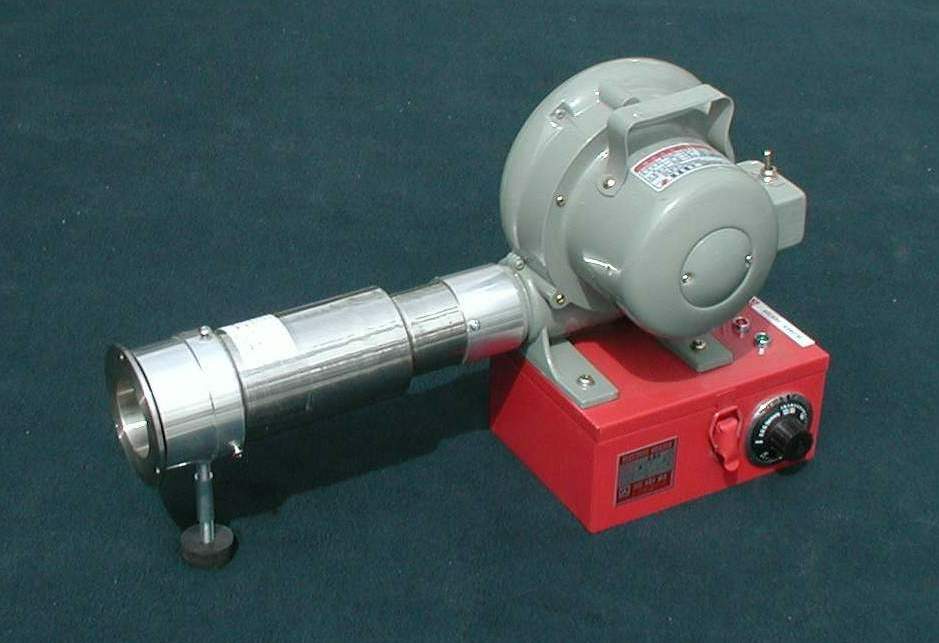

< Model No : HG-3000-2 >
HEATER BLOWER 토출구 온도 외곽 치수 주변의 온도
소비전력 : 3kw 소비전력 : 140w 55 Φ: 140-150℃ 150W 흡입 온도 : 20-22℃
전압 : 220 v 1 Φ 풍량 : 3.2 m3/min 55 Φ: 200-250 ℃ 500L 열풍케이스 온도 : 28-29℃
총 중량 : 7.3 kg 풍압 : 60mmAq ↑흡입구 조절시 310H 에어커튼부 온도 : 30-31℃

< 사진 을 따까닥 하세요 >   - 이 사진은 폐사에서 제작한 제품입니다 -

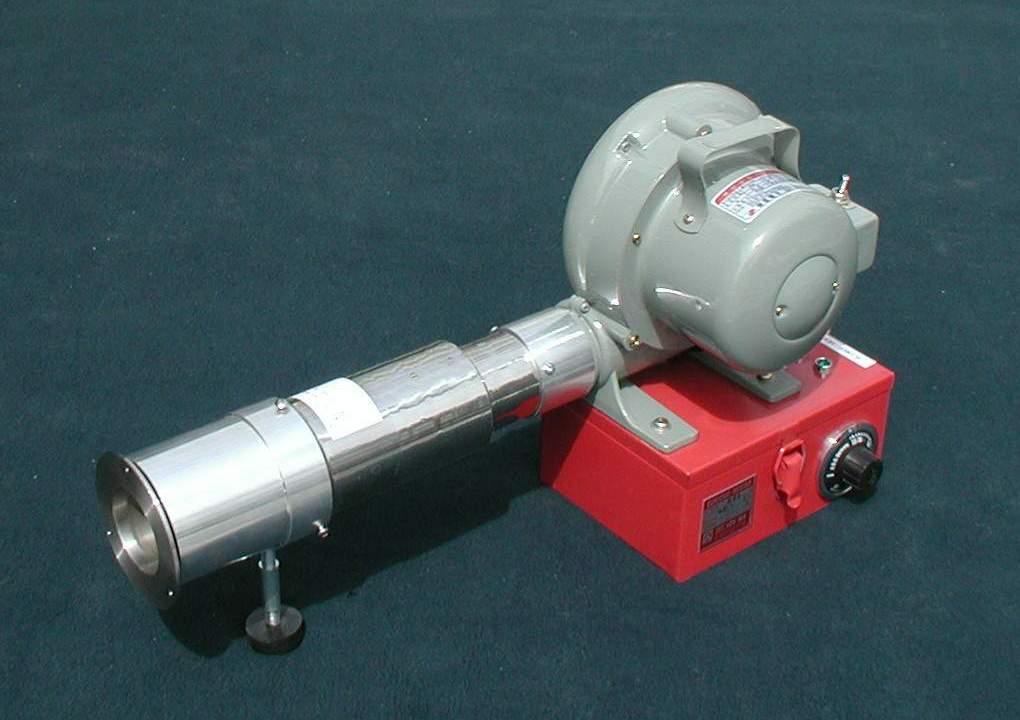

< Model No : HG-4500-2 >
HEATER BLOWER 토출구 온도 외곽 치수 주변의 온도
소비전력 : 4.5kw 소비전력 : 140w 55 Φ: 200-210℃ 150W 흡입 온도 : 20-22℃
전압 : 220 v 1 Φ 풍량 : 3.2 m3/min 55 Φ: 230-280 ℃ 550L 열풍케이스 온도 : 27-28℃
총 중량 : 7.7 kg 풍압 : 60mmAq ↑흡입구 조절시 310H 에어커튼부 온도 : 31-32℃

< 사진 을 따까닥 하세요 >   - 이 사진은 폐사에서 제작한 제품입니다 -




    <온도 Control>

1.  간단한 온도 콘트롤은 열풍기 몸체에 부착된 T/S setting 온도로 조절할 수 있다.

2.  단 사용부위의 정밀한 온도를 측정할 시는 별도의 온도계지와 열전대만 부착하면 된다.

    이 경우에는 자체 T/S는 과열 방지기 역할을 할 수 있어 이중 안정장치의 효과가 있다.

3.  출고시 Magnetic SW나 SSR은 자체에 내장되어 있다.( 3KW 이상 열풍기)

4.  사용을 시작할 시는 blower switch를 먼저 on 시키고, 중지할 시는 heater switch를 먼저 off 시킨 후

    3-5분 후에 blower switch를 off 시킨다.

5.  참조로 max온도까지 최초 상승시간은 4-5분이 소요된다.

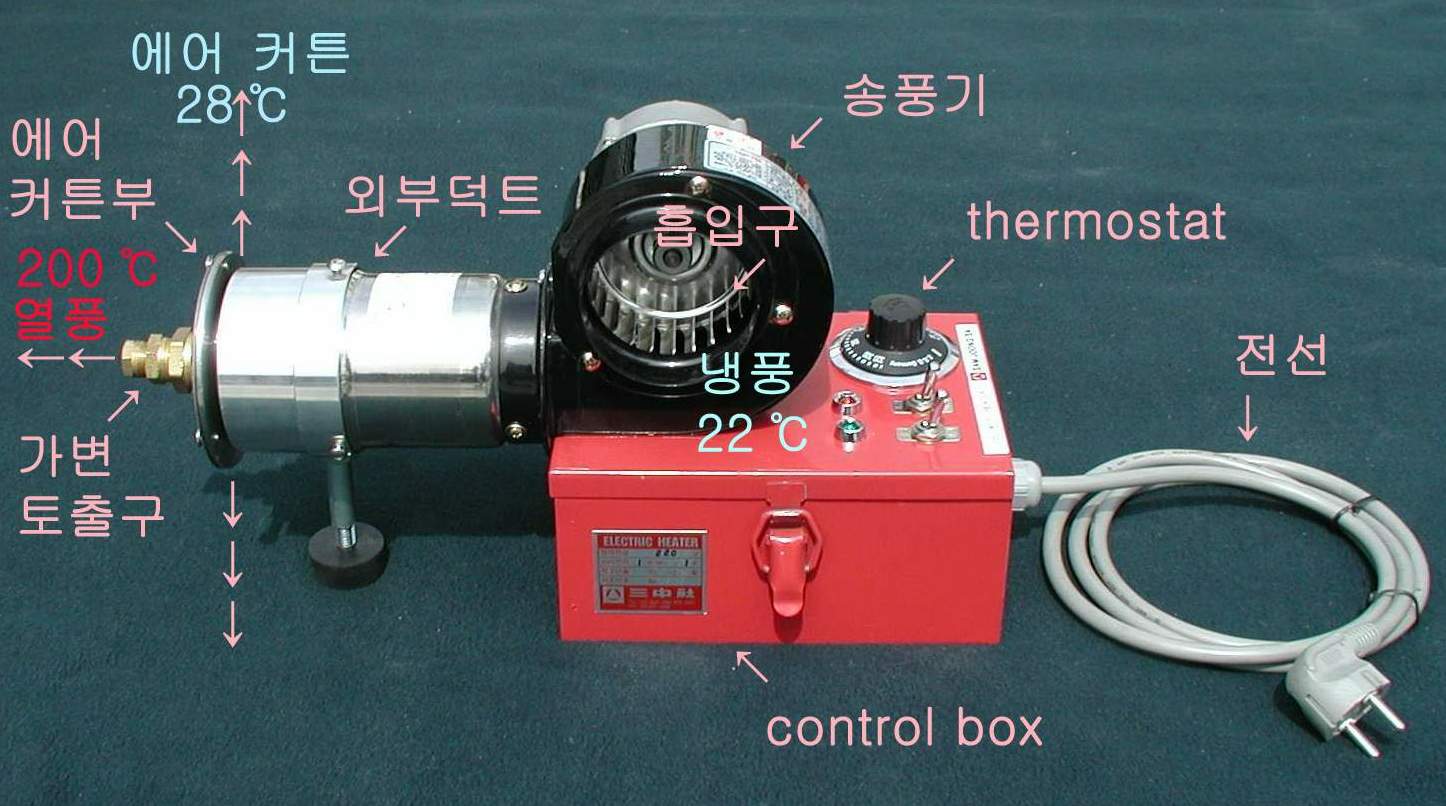

사진으로 본 간단한 구조 설명

구조 설명


=== 전기 용량이 더 높은 열풍기를 개발하여 추가시킵니다. ===

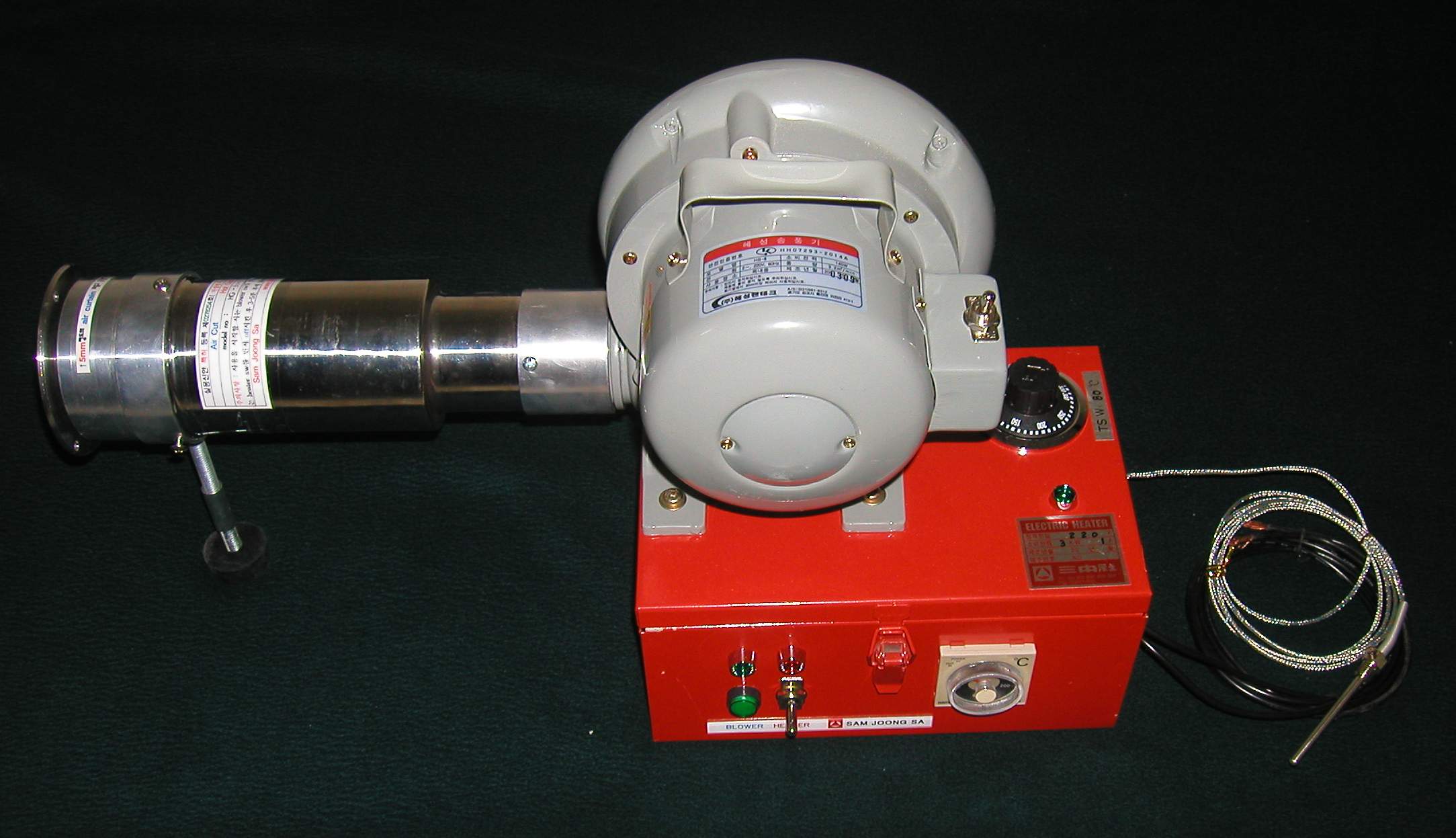

< Model No : HG-3000-2C > (콘트롤박스 부착된 3KW 제품)
HEATER BLOWER 토출구 온도 외곽 치수 주변의 온도
소비전력 : 3kw 소비전력 : 140w 55 Φ: 140-150℃ 150W 흡입 온도 : 20-22℃
전압 : 220 v 1 Φ 풍량 : 3.2 m3/min 55 Φ: 200-250 ℃ 500L 열풍케이스 온도 : 28-29℃
총 중량 : 8.6 kg 풍압 : 60mmAq ↑흡입구 조절시 310H 에어커튼부 온도 : 30-31℃

< 사진 을 따까닥 하세요 >   - 이 사진은 폐사에서 제작한 제품입니다 -

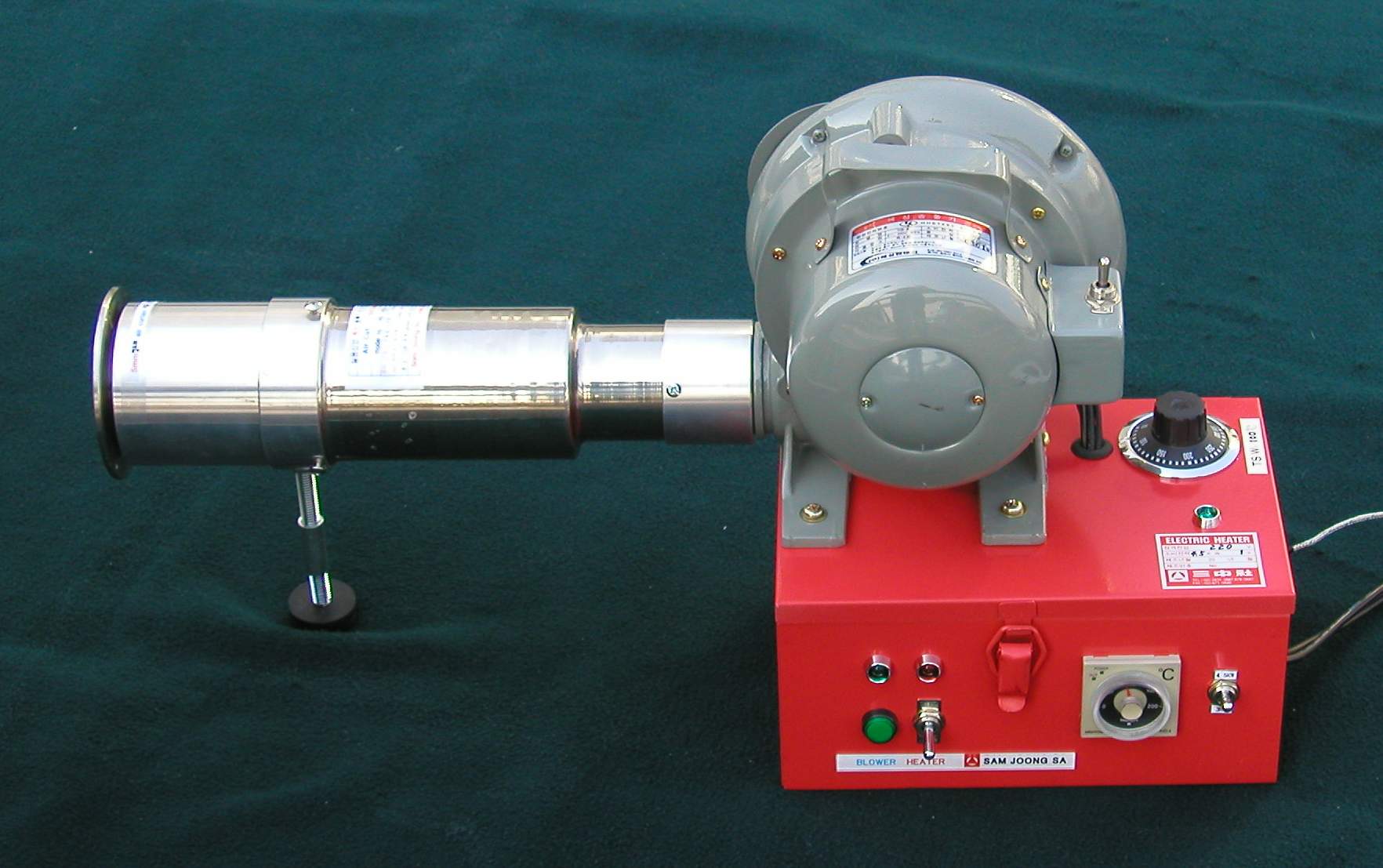

< Model No : HG-4500-2C > (콘트롤박스 부착된 4.5KW - 3KW겸용 제품)
HEATER BLOWER 토출구 온도 외곽 치수 주변의 온도
소비전력 : 4.5kw 소비전력 : 140w 4.5KW → 55 Φ: 200-210℃ 170W 흡입 온도 : 24-25℃
전압 : 220 v 1 Φ 풍량 : 3.2 m3/min 3KW → 55 Φ: 140-150℃ 600L 열풍케이스 온도 : 28-29℃
총 중량 : 9 kg 풍압 : 60mmAq ↑흡입구 조절시 약간상승 340H 에어커튼부 온도 : 30-31℃

< 사진 을 따까닥 하세요 >   - 이 사진은 폐사에서 제작한 제품입니다 -

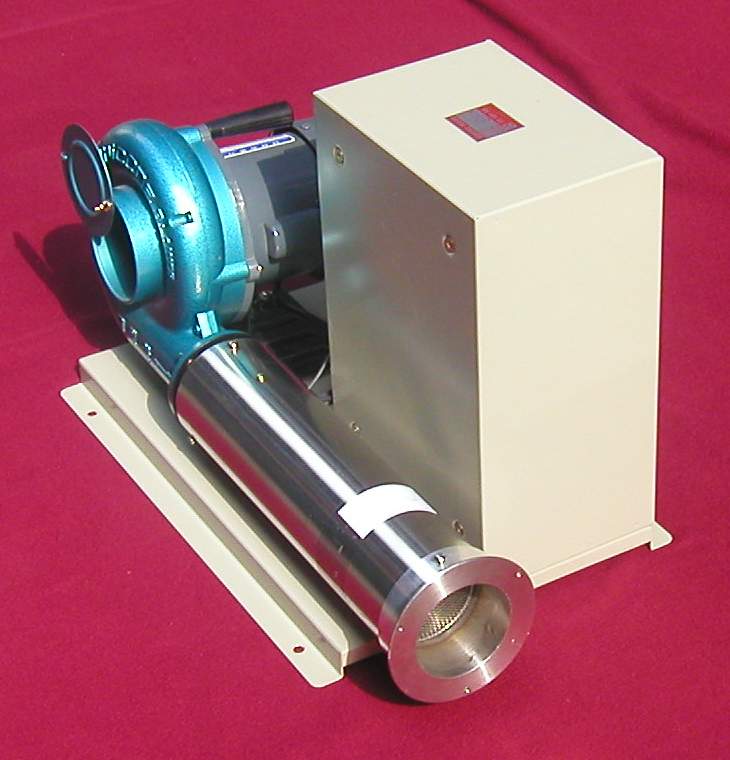

< Model No : HG-6000-3C > (콘트롤박스 부착 제품)
HEATER BLOWER 토출구 온도 외곽 치수 주변의 온도
소비전력 : 6kw 소비전력 : 210w 83 Φ: 130-150℃ 300W(350W) 흡입 온도 : 24-25℃
전압 : 220 v/380 v 3 Φ 풍량 : 5.7 m3/min 83 Φ: 200-250 ℃ 650L 열풍케이스 온도 : 28-29℃
총 중량 : 25 kg 풍압 : 60mmAq ↑흡입구 조절시 380H 에어커튼부 온도 : 30-31℃

< 사진 을 따까닥 하세요 >   - 이 사진은 폐사에서 제작한 제품입니다 -

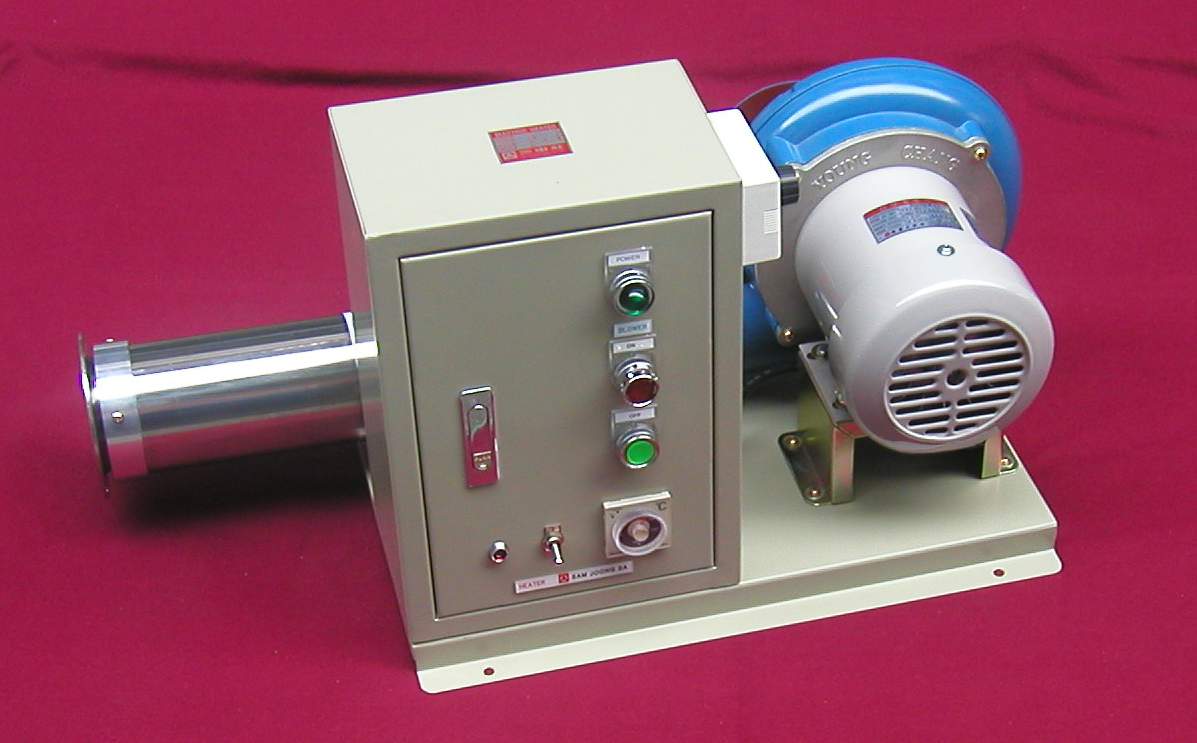

< Model No : HG-9000-4C > (콘트롤박스 부착 제품)
HEATER BLOWER 토출구 온도 외곽 치수 주변의 온도
소비전력 : 9kw 소비전력 : 550w 83 Φ: 120-140℃ 300W(350W) 흡입 온도 : 24-25℃
전압 : 220 v/380 v 3 Φ 풍량 : 16.2 m3/min 83 Φ: 200-250 ℃ 750L 열풍케이스 온도 : 28-29℃
총 중량 : 28 kg 풍압 : 114mmAq ↑흡입구 조절시 380H 에어커튼부 온도 : 30-31℃

< 사진 을 따까닥 하세요 >   - 이 사진은 폐사에서 제작한 제품입니다 -




    <  콘트롤박스가 부착 된    열풍기 의   작동 순서>

1. 열전대를 원하는 건조 부위에 고정시킨다.

2. 작동을 시작할 시는BLOWER S/W ON을 누름. (3상일 경우는 회전 방향을 필히 확인할 것)

3. HEATER S/W를 ON 시킴

4.  HEATER 과열시 THERMOSTAT S/W가 과열을 방지하게 함.

5.  작동을 중지할 시는 HEATER S/W만 OFF 시킴.

   TIMER가 부착되어 일정 TIME (약 3-5분)이 지난 후 BLOWER도 자동 차단 됨.

6.  참조로 max온도까지 최초 상승시간은 4-5분이 소요된다.




이 제품의 출고시에는 통전시켜 토출구 온도를 실험 후 출고하고 있습니다..


<열풍기의 특성.구조 > 설명은 다음을 따까닥 하세요
